resfriador de água para usina de concreto
- Controle a temperatura com precisão
- Economize energia
- Personalização
- Durável
- Dispositivo totalmente automático baseado em PLC

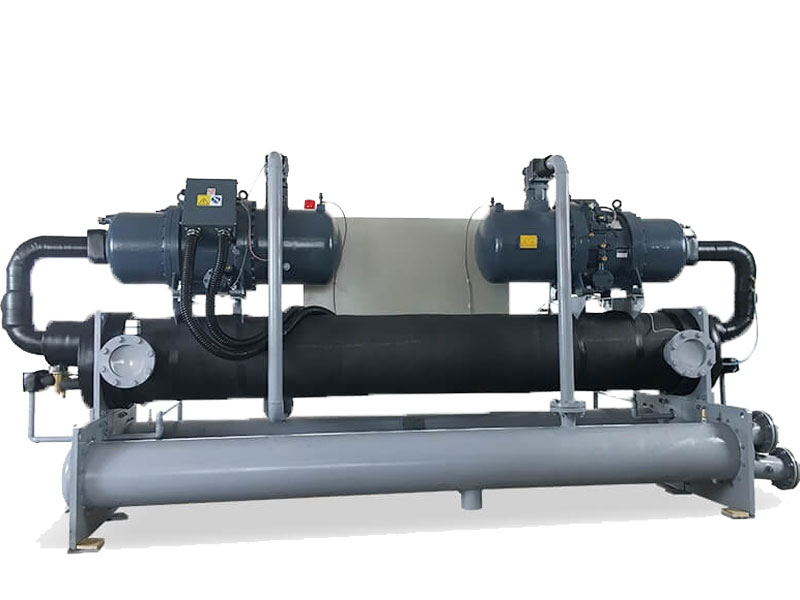

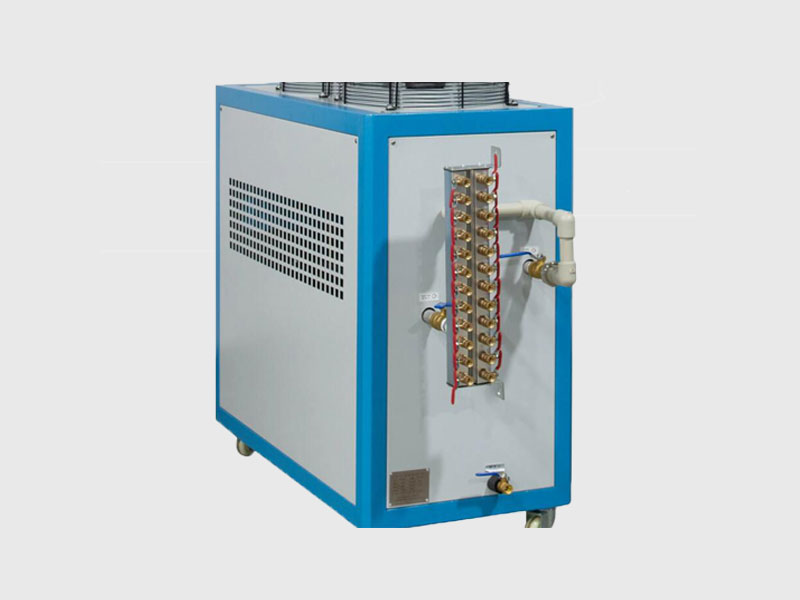

resfriador para usina de concreto
O resfriador de água para uma usina de concreto é um tipo de equipamento utilizado para ajustar a temperatura durante o processo de mistura do concreto. Trata-se de um dispositivo de resfriamento especialmente utilizado para controlar a temperatura da água e produzir concreto de alta qualidade. Em usinas de concreto, os resfriadores de água desempenham um papel crucial. Ao manter a temperatura da água, o tempo de solidificação do concreto é retardado, a qualidade do concreto é melhorada e a eficiência da betoneira também é aumentada.
Como as usinas de concreto frequentemente enfrentam diversas dificuldades devido às variações de temperatura, o que pode prejudicar a qualidade do concreto, é essencial projetar resfriadores de água para auxiliar na mistura e na produção do concreto.
FUNÇÃO: Utilizada para ajustar a temperatura do concreto durante a mistura
APLICAÇÃO: usinas de concreto
A AGICO é especializada no projeto e na pesquisa de sistemas de resfriamento de água. Ao estudar como produzir concreto de forma eficiente a uma temperatura estável, os resfriadores para usinas de concreto da AGICO tornaram-se a escolha preferida do setor. Os resfriadores para usinas de concreto da AGICO são fabricados especificamente para a produção de concreto em ambientes extremos; nosso condensador evaporativo é feito de bobinas galvanizadas por imersão a quente e instalado dentro do contêiner do resfriador de água para concreto.
No que diz respeito às usinas de concreto, podemos fornecer centrais fixas, portáteis e de outros tipos. Também oferecemos uma ampla gama de serviços, desde a instalação do equipamento até à manutenção e reparação posteriores. Se tiver necessidades específicas, podemos personalizá-las para si. Temos os preços mais competitivos, os serviços mais completos e os equipamentos mais avançados. Venha nos consultar agora.
Catálogo de produtos de resfriadores de água
Características do resfriador para usinas de concreto
Controle a temperatura com precisão
Os resfriadores de concreto podem fornecer resfriamento contínuo ao concreto. O funcionamento em circuito duplo garante o funcionamento normal em todos os momentos.

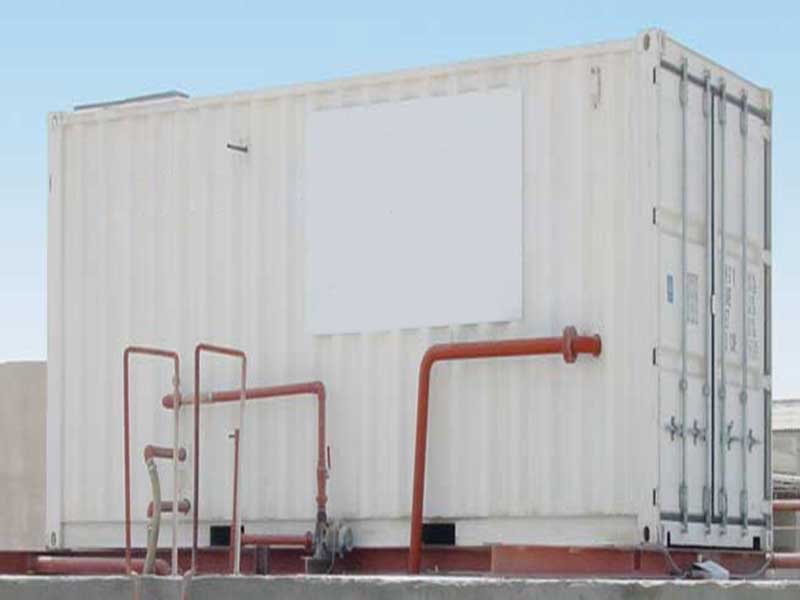

Economize energia
O resfriador de água AGICO reduz o consumo de energia, o que permite economizar nos custos de energia.
Durável
Nosso equipamento é fabricado com materiais avançados, como o aço galvanizado, que possui uma longa vida útil.
Personalização
Podemos personalizar os parâmetros de acordo com suas necessidades específicas para atender aos requisitos da sua obra.
utilizar todos os tipos de água
Pode utilizar todos os tipos de água (água da rede, água de poço, água de pedreira, etc.) sem a necessidade de sistemas de filtragem caros.
Dispositivo totalmente automático baseado em PLC
Dispositivo totalmente automático baseado em PLC para registro de dados e operação remota de instalações.
Equipado com grandes reservatórios de água gelada e bombas de água potentes.
Possui uma área de alta condensação e frequência baixa a média, podendo utilizar ventiladores axiais com controle de pressão para aumentar a vazão e reduzir o ruído.
Os testes funcionais foram concluídos.
Possui propriedades de resistência à poeira e às intempéries, com um nível de proteção IP 55 e IP 65.
Tipos de resfriadores de água para concreto

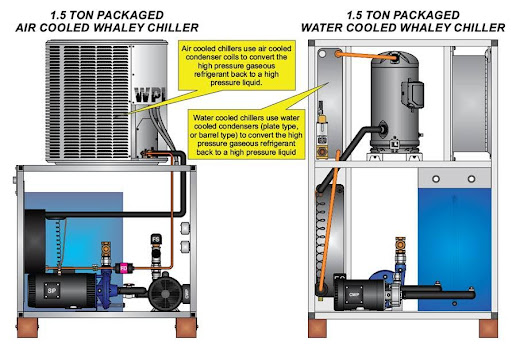

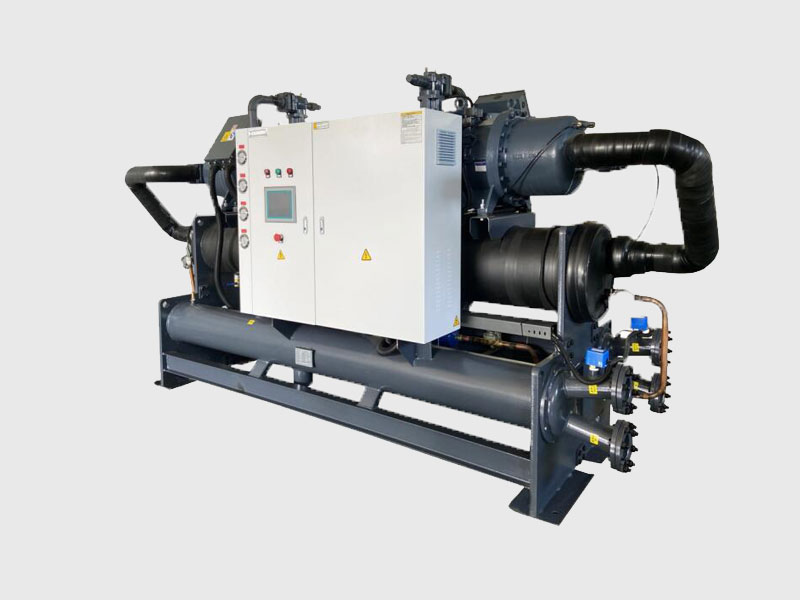

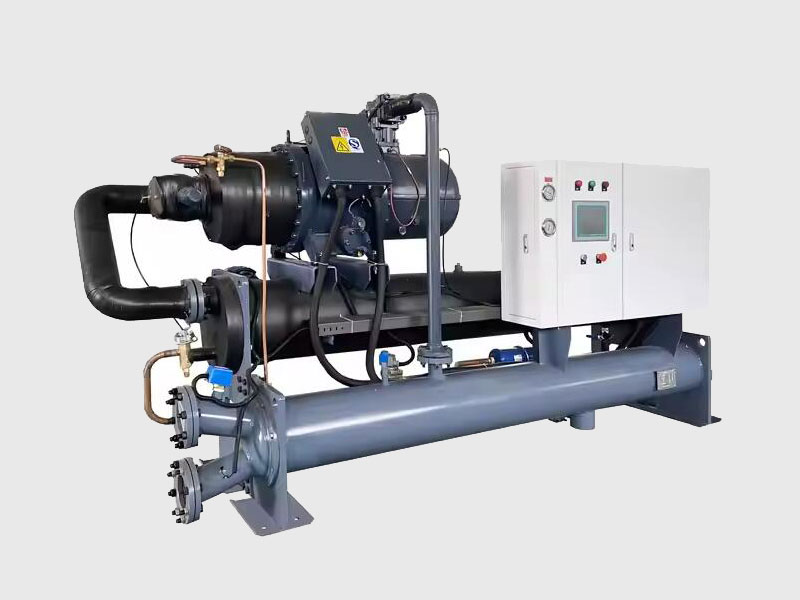

Refrigeradores de água para concreto refrigerados a água
É o tipo de maior aplicação, utilizando principalmente água de resfriamento para reduzir a temperatura do concreto.

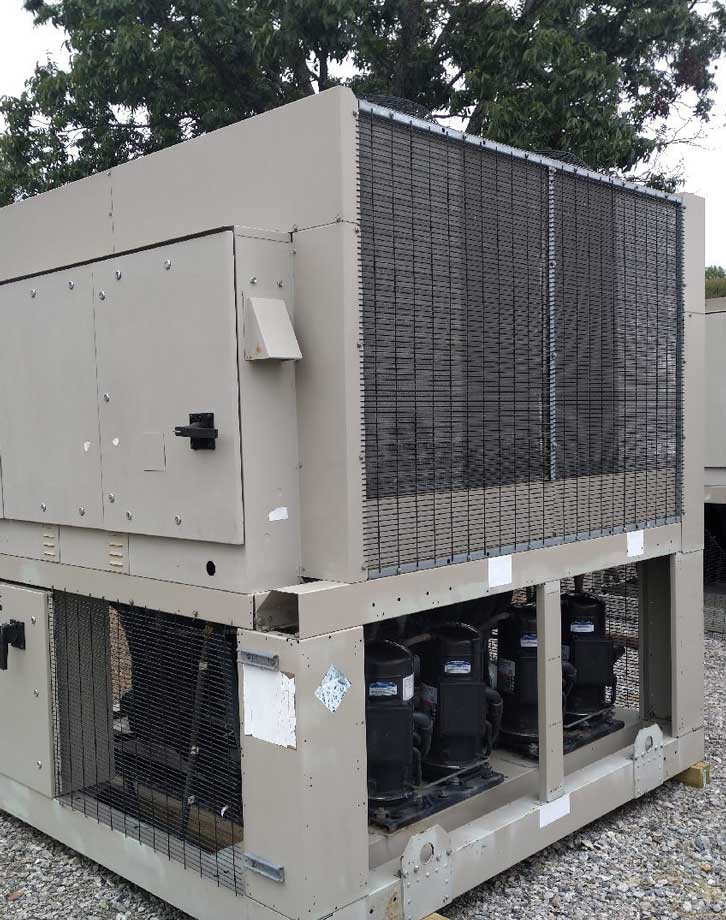

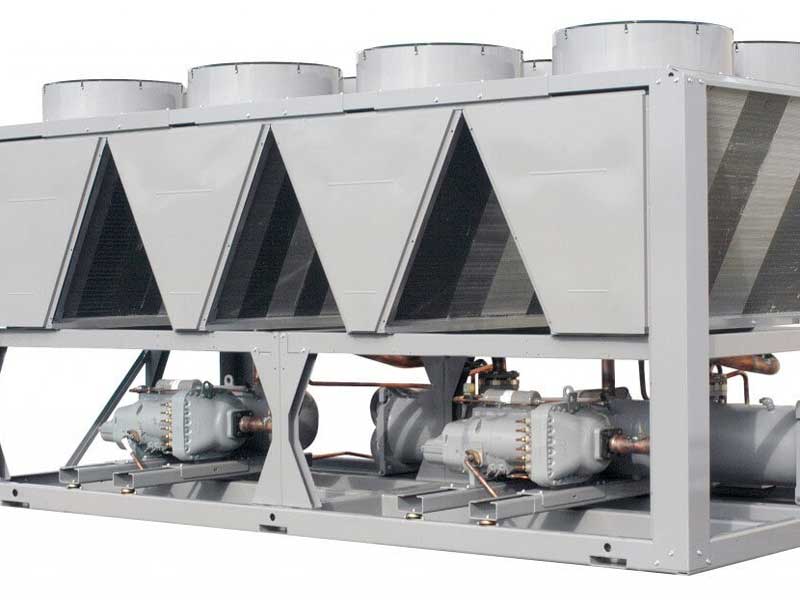

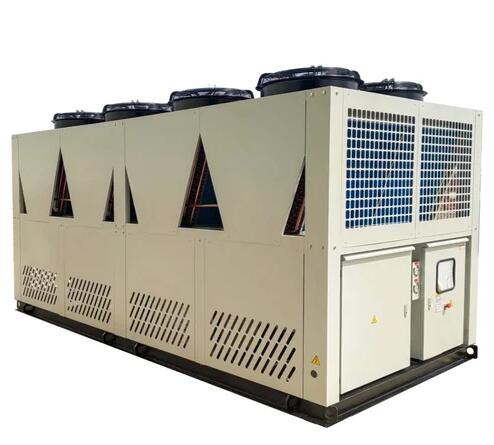

Refrigeradores de água refrigerados a ar
Esse tipo é utilizado principalmente em resfriadores centrais, que aspiram o ar frio do ambiente para resfriar o concreto.

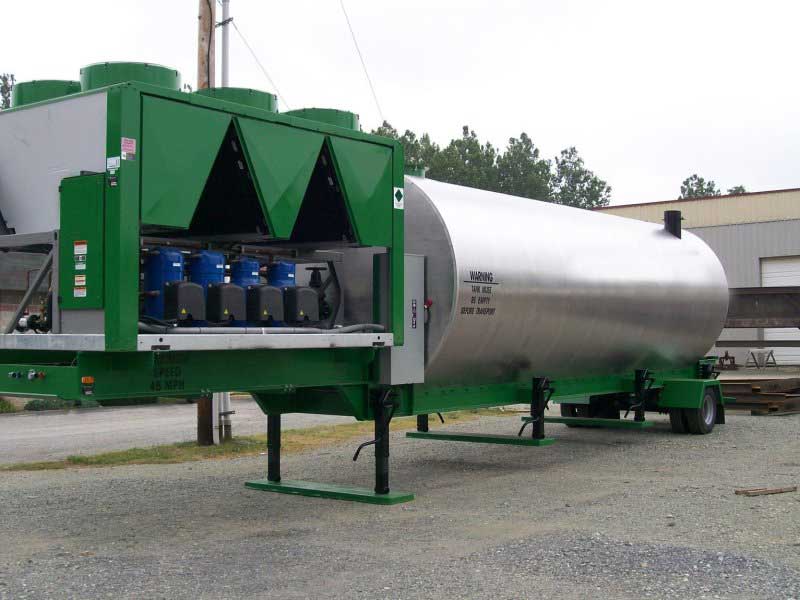

Refrigeradores portáteis para usinas de concreto
Este modelo é adequado para pequenas usinas de concreto, pode ser transportado, é fácil de mover, ocupa pouco espaço e é mais barato do que os dois tipos acima mencionados.
Princípio de funcionamento do resfriador da usina de concreto
O resfriador da usina de concreto possui um sistema de refrigeração capaz de regular a temperatura da água e dissipar o calor gerado durante o processo de dosagem. Durante a mistura, a água misturada gera calor. Ao entrar no sistema de refrigeração, ela absorve o ar frio do resfriador por meio de um dispositivo de troca de calor, reduzindo a temperatura da água misturada. Durante o processo de dosagem, a água misturada é resfriada e introduzida na mistura de concreto para evitar o aumento da temperatura. O resfriador da usina de concreto estabiliza a temperatura ambiente durante esse processo, garantindo o desempenho do concreto, prolongando o tempo de solidificação e melhorando a trabalhabilidade do concreto.
O dispositivo de resfriamento da AGICO é capaz de operar continuamente com alta eficiência, proporcionando um ambiente de resfriamento consistente e estável para o trabalho com concreto. Os equipamentos da AGICO garantem concreto de alta qualidade e benefícios de investimento a longo prazo.
Aplicação do resfriador em usinas de concreto
Um resfriador para usinas de concreto é utilizado em todas as etapas da produção de concreto, desde a dosagem, pesagem e mistura até o transporte, entre outras. Ao mesmo tempo, ele também é utilizado na indústria de concreto, onde os resfriadores para usinas de concreto são necessários na fabricação de produtos como ladrilhos, lajes de concreto e paredes de concreto.
Tamanho do resfriador de água para uma usina de concreto
O tamanho do resfriador de água geralmente está relacionado ao tamanho da sua usina de concreto. Se você estiver usando uma grande usina de concreto estacionária, precisará de um resfriador de água para concreto de alta potência para auxiliar no trabalho. Se você estiver utilizando uma pequena usina de concreto com menor capacidade de produção, basta um resfriador de água de baixa potência. Caso não saiba como escolher o tamanho do resfriador para a usina de concreto, consulte a AGICO, e nós lhe forneceremos soluções profissionais para encontrar o dispositivo de resfriamento mais adequado para você.
Parâmetros do resfriador de água
| Especificações técnicas do resfriador de concreto | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Itens em destaque | AG-80 | AG-110 | AG-140 | AG-160 | AG- 190 | AG- 210 | AG-250 | AG- 290 | AG- 310 | AG-340 | AG-400 | AG-430 | ||
| Capacidade de refrigeração | kcal/h | 68800 | 94600 | 122980 | 135020 | 164260 | 180600 | 212420 | 245100 | 266600 | 292400 | 348300 | 369800 | |
| KW | 80 | 110 | 143 | 157 | 191 | 210 | 247 | 285 | 310 | 340 | 405 | 430 | ||
| Potência de entrada | KW | 32,5 | 43,6 | 54,7 | 59,7 | 73,6 | 79,6 | 88,2 | 101,2 | 112,8 | 123,8 | 145 | 155 | |
| Corrente máxima | A | 57 | 75 | 95 | 103 | 125 | 135 | 151 | 173 | 191 | 211 | 246 | 263 | |
| Fonte de alimentação | Trifásico para 380 V/415 V/480 V – 50 Hz/60 Hz (trifásico para 200 V/220 V – 50 Hz/60 Hz) | |||||||||||||
| Refrigerante | Tipo | R22 (R134a/R407c/R404A) | ||||||||||||
| Carga | kg | 21 | 28 | 35 | 42 | 49 | 56 | 63 | 70 | 77 | 84 | 98 | 112 | |
| Controle | Válvula de expansão termostática | |||||||||||||
| Compressor | Tipo | Compressor de parafuso semi-hermético | ||||||||||||
| Potência | KW | 30 | 40 | 50 | 55 | 67 | 73 | 82 | 95 | 104 | 115 | 134 | 142 | |
| Modo de inicialização | Y-△ | |||||||||||||
| Controle de capacidade | % | 0-33-66-100 | 0-25-50-75-100 | |||||||||||
| Evaporador | Tipo | Tubo e camisa (trocador de calor de placas de aço inoxidável) | ||||||||||||
| Água gelada | m³/h | 13,8 | 18,9 | 24,6 | 27,0 | 32,8 | 36.1 | 42,5 | 49,0 | 53,3 | 58,4 | 70,0 | 74,0 | |
| Pressão da água | kPa | 32 | 32 | 35 | 38 | 42 | 42 | 45 | 43 | 43 | 43 | 41 | 43 | |
| Conexão de tubos | Polegada | 3″ | 3″ | 3″ | 4″ | 4″ | 4″ | 4″ | 4″ | 5″ | 5″ | 15 cm | 15 cm | |
| Condensador | Tipo | Tubo de cobre com aletas de alta eficiência, do tipo refrigerado a ar | ||||||||||||
| Fã | Tipo | m³/h | Ventilador axial de alto volume e baixo ruído | |||||||||||
| Potência | KW | 0,42 × 6 | 0,6 × 6 | 0,78 × 6 | 0,78 × 6 | 1,1 × 6 | 1,1 × 6 | 0,78 × 8 | 0,78 × 8 | 1,1 × 8 | 1,1 × 8 | 1,1×10 | 1,1 × 12 | |
| Volume de ar | m³/h | 30.000 | 40.000 | 50.000 | 60.000 | 70.000 | 80.000 | 90.000 | 100.000 | 110.000 | 116.000 | 145.000 | 165.000 | |
| Dispositivos de proteção de segurança | Termostato interno para o motor do compressor, relé de sobrecarga da unidade, pressostatos de alta e baixa pressão, termostato de proteção contra congelamento, relé de proteção contra inversão de fase, termostato de gás de descarga, fluxostato | |||||||||||||
| Dimensão | Comprimento | mm | 2200 | 2350 | 2600 | 2600 | 2650 | 2650 | 3400 | 3.400 | 3.800 | 3.800 | 4800 | 5800 |
| Largura | mm | 1150 | 1350 | 1500 | 1500 | 1900 | 1900 | 1700 | 1700 | 1900 | 1900 | 1900 | 1900 | |
| Altura | mm | 1980 | 2000 | 2100 | 2100 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
| Peso líquido | kg | 11h | 1300 | 1600 | 1900 | 2200 | 2350 | 2550 | 2800 | 2850 | 2950 | 3200 | 3550 | |
| Peso em ordem de marcha | kg | 1300 | 1500 | 1840 | 2200 | 2530 | 2700 | 2950 | 3250 | 3350 | 3560 | 3650 | 3950 | |
| As especificações acima estão de acordo com as seguintes condições de projeto: 1, Temperatura de entrada/saída da água refrigerada: 12 ℃/7 ℃. 2, Temperatura de entrada/saída do ar de resfriamento: 30 ℃/38 ℃. Reservamo-nos o direito de modificar as especificações sem aviso prévio. | ||||||||||||||
| Especificações técnicas do resfriador de concreto | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Itens do modelo | AG-160 | AG-220 | AG-285 | AG-315 | AG-380 | AG-420 | AG-495 | AG-570 | AG-620 | AG-680 | AG-810 | AG-860 | ||
| Capacidade de refrigeração | kcal/h | 137.600 | 189200 | 245960 | 270040 | 328520 | 361200 | 424840 | 490200 | 533200 | 584800 | 696600 | 739600 | |
| KW | 160 | 220 | 286 | 314 | 382 | 420 | 494 | 570 | 620 | 680 | 810 | 860 | ||
| Potência de entrada | KW | 64,7 | 86,6 | 106,2 | 118,8 | 145 | 159,2 | 177,2 | 207,6 | 225,6 | 247,6 | 290 | 310,4 | |
| Corrente máxima | A | 114 | 149 | 185 | 205 | 250 | 274 | 308 | 358 | 388 | 428 | 500 | 533 | |
| Fonte de alimentação | Trifásico para 380 V/415 V/480 V – 50 Hz/60 Hz (trifásico para 200 V/220 V – 50 Hz/60 Hz) | |||||||||||||
| Refrigerante | Tipo | R22 (R134a/R407c/R404A) | ||||||||||||
| Carga | kg | 21×2 | 28×2 | 35×2 | 42×2 | 49×2 | 56×2 | 63×2 | 70×2 | 77×2 | 84×2 | 98×2 | 112×2 | |
| Controle | Válvula de expansão termostática | |||||||||||||
| Compressor | Tipo | Compressor de parafuso semi-hermético | ||||||||||||
| Potência | KW | 30×2 | 40 × 2 | 50 × 2 | 55×2 | 67×2 | 73×2 | 82×2 | 95×2 | 104 × 2 | 115×2 | 134×2 | 142×2 | |
| Modo de inicialização | Y-△ | |||||||||||||
| Controle de capacidade | % | 0-33-66-100 | 0-25-50-75-100 | |||||||||||
| Evaporador | Tipo | Tubo e camisa (trocador de calor de placas de aço inoxidável) | ||||||||||||
| Água gelada | m³/h | 27,5 | 37,8 | 49,1 | 54 | 65,7 | 72,2 | 85 | 98 | 106,6 | 117 | 139,3 | 147,9 | |
| Pressão da água | kPa | 32 | 32 | 35 | 38 | 42 | 42 | 45 | 43 | 43 | 43 | 41 | 43 | |
| Conexão de tubos | Polegada | 4″ | 4″ | 4″ | 5″ | 15 cm | 15 cm | 15 cm | 15 cm | 20 cm | 20 cm | 20 cm | 10″ | |
| Condensador | Tipo | Tubo de cobre com aletas de alta eficiência, do tipo resfriado a ar | ||||||||||||
| Fã | Tipo | m³/h | Ventilador axial de alto volume e baixo ruído | |||||||||||
| Potência | KW | 0,78 × 6 | 1,1 × 6 | 0,78 × 8 | 1,1 × 8 | 1,1×10 | 1,1 × 12 | 1,1 × 12 | 1,1 × 16 | 1,1 × 16 | 1,1 × 16 | 1,1 × 20 | 1,1 × 24 | |
| Volume de ar | m³/h | 60.000 | 80.000 | 100.000 | 116.000 | 145.000 | 165.000 | 180.000 | 205.000 | 225.000 | 242.000 | 285.000 | 325.000 | |
| Dispositivos de proteção de segurança | Termostato interno para o motor do compressor, relé de sobrecarga da unidade, pressostatos de alta e baixa pressão, termostato de proteção contra congelamento, relé de proteção contra inversão de fase, termostato de gás de descarga, fluxostato | |||||||||||||
| Dimensão | Comprimento | mm | 2600 | 2650 | 3400 | 3.800 | 4800 | 5800 | 5800 | 7800 | 7800 | 8.000 | 9800 | 11.600 |
| Largura | mm | 1500 | 1900 | 1700 | 1900 | 1900 | 1900 | 2200 | 2000 | 2200 | 2200 | 2200 | 2200 | |
| Altura | mm | 2100 | 2200 | 2200 | 2200 | 2200 | 2200 | 2300 | 2250 | 2250 | 2300 | 2350 | 2350 | |
| Peso líquido | kg | 2050 | 2520 | 2980 | 3180 | 3420 | 3730 | 3950 | 4330 | 4650 | 4930 | 5450 | 5850 | |
| Peso em ordem de marcha | kg | 2360 | 2870 | 3420 | 3690 | 3780 | 4180 | 4380 | 4650 | 4920 | 5360 | 5830 | 6530 | |
| As especificações acima referem-se às seguintes condições de projeto: 1. Temperatura de entrada/saída da água refrigerada: 12 °C/7 °C. 2. Temperatura de entrada/saída do ar de resfriamento: 30 °C/38 °C. Reservamo-nos o direito de modificar as especificações sem aviso prévio. | ||||||||||||||
Precauções para o uso do resfriador de água para concreto
A instalação e o uso do resfriador de água devem levar em conta diversos fatores. Para garantir a eficiência da sua usina de concreto, a AGICO resumiu os pontos a seguir para sua referência.
Leve em consideração todos os aspectos do ambiente de instalação. Considere a circulação de ar no ambiente circundante, se os canais estão desobstruídos, a distância real da usina de concreto, as condições ambientais e outros fatores.
Leve em consideração as instalações elétricas. Verifique se a rede elétrica suporta a potência do equipamento de refrigeração para evitar sobrecargas.
Leve em consideração o suporte do dispositivo de refrigeração. Avalie a qualidade do dispositivo para garantir que ele suporte o peso do resfriador de água.
Certifique-se de que o resfriador da usina de concreto tenha um abastecimento de água suficiente em todos os momentos. Verifique sempre o funcionamento do resfriador de água para evitar que resíduos de poeira o obstruam e causem uma diminuição no seu desempenho.
Leve em consideração as medidas de segurança. Esse é o ponto mais importante: sempre coloque sinalização de alerta para proteger a segurança dos trabalhadores nas proximidades.
Por que escolher a AGICO
A AGICO, fabricante de usinas de concreto, sempre foi considerada a marca líder do setor.
Os resfriadores de água de concreto da AGICO são reconhecidos pelo nosso atendimento ao cliente e pelo fornecimento de peças.
Com mais de 20 anos de experiência no projeto de equipamentos específicos para a indústria do concreto.
Com mais de 20 anos de experiência em exportação, nossos produtos já foram exportados para mais de 70 países em todo o mundo.
Os resfriadores de água AGICO para usinas de concreto são projetados especificamente para o setor de concreto e outras indústrias da construção, tendo sempre como missão a mais alta qualidade e durabilidade. Nos empenhamos em garantir que nossos clientes tenham os equipamentos mais seguros e eficientes, e que possam sempre confiar em nossos produtos.
